隨著智能手機的普及和拍照功能的日漸強大，越來越多客戶反映使用了雙鎖存IC的顯示屏拍照效果很差。集創北方高性價比PWM IC系列產品ICN205X，可以解決雙鎖存產品拍照差的痛點，讓顯示屏在相機鏡頭下保持完美顯示效果。那么，與雙鎖存IC相比，ICN205X的拍照效果究竟有何提升？下面通過一組測試來觀察。

選用目前最火爆的租賃P4.81戶內外通用產品做測試平臺，分別對比某行業主流雙鎖存IC與ICN205X的拍照效果。為了確保測試的公平和客觀性，我們首先將亮度和色溫調整到完全一致，分別在不同的快門速度下進行拍照對比。另外要說明的是，本文所有圖片均選用原圖，未經任何處理。

一、人像對比

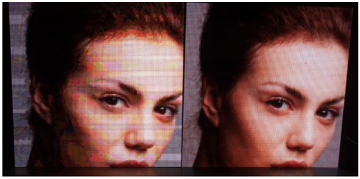

圖一：1/200快門，左側為雙鎖存IC，右側是ICN205X。

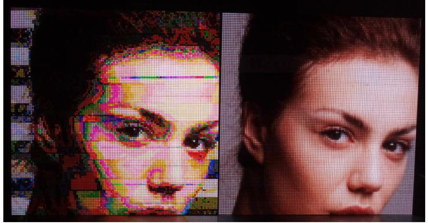

圖二：1/500快門，左側為雙鎖存IC，右側是ICN205X。

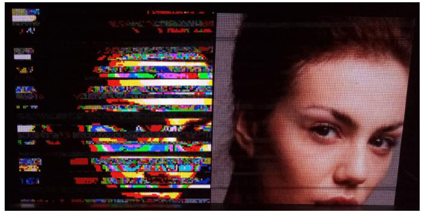

圖三：1/1000快門，左側為雙鎖存IC，右側是ICN205X。

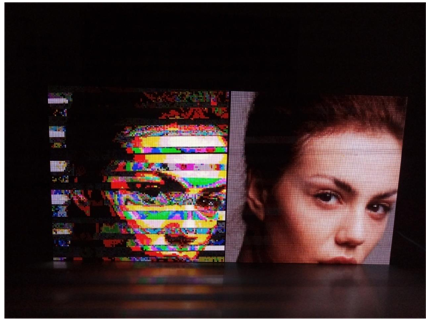

圖四：1/2000快門，左側為雙鎖存IC，右側是ICN205X。

二、黑暗主題畫面對比

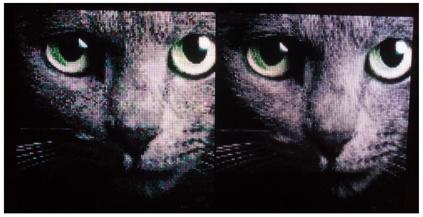

圖五：1/200快門，左側為雙鎖存IC，右側是ICN205X。

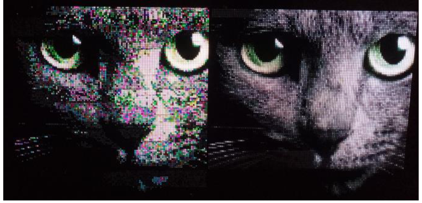

圖六：1/500快門，左側為雙鎖存IC，右側是ICN205X。

圖七：1/1000快門，左側為雙鎖存IC，右側是ICN205X。

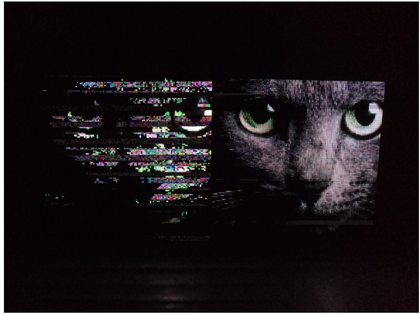

圖八：1/2000快門，左側為雙鎖存IC，右側是ICN205X。

通過以上測試照片，可以得出以下結論：

1. 雙鎖存產品雖然可以達到1920甚至更高刷新率，但拍照效果在1/200快門時開始惡化，超過1/500則完全無法觀看

2. 雙鎖存產品部分照片沒有出現掃描線，說明刷新率足夠，但仍然出現了嚴重的顯示失真（如圖二，圖六）

3. PWM IC在1/2000快門時拍照質量仍然尚可

三、灰階表現對比

除了拍照效果遠遠優于雙鎖存，PWM IC在亮度降低之后的灰階表現也明顯更好。

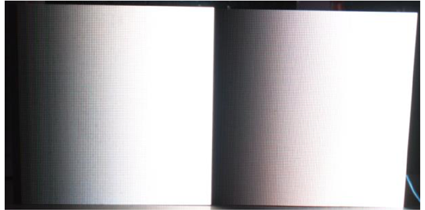

圖九：亮度降低至50%，左側為雙鎖存IC，右側是ICN205X。

除了上述對比，PWM IC還具有以下優勢：

1. 帶載點數大且不損失任何性能

2. 數據時鐘低，有利于EMI改善

3. 可以消除開路十字架

4. 能夠實現大范圍的電流增益調節

LED顯示屏進入全彩時代已經超過20年，對于顯示效果起著決定性作用的驅動IC已經經歷了兩個技術階段，即通用恒流和PWM恒流階段。PWM恒流IC因為有著巨大的顯示效果優勢，其售價一直高高在上。為了滿足客戶提高刷新率又不想承擔巨大成本壓力的需求，雙鎖存產品應運而生，并迅速成為了中端主力。用戶看到了軟件界面上加倍的刷新率數字，以為得到了更好的拍照效果，實際上這一切并沒有實現。如今這一切將被ICN205X徹底顛覆，它將引領行業進入PWM紀元。相信在不遠的將來，雙鎖存產品將只能存在于最低端市場，PWM將成為性能的起點。讓我們一起擁抱LED顯示屏新時代的來臨吧！
